EPR 電子順磁共振波譜儀參數

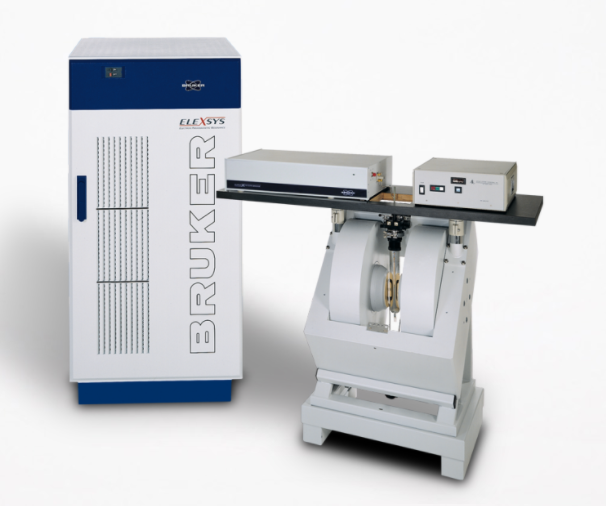

布魯克的ELEXSYS-E580是一款FT/CW系統，為多頻和多共振FT-EPR奠定了基礎。E580 是一臺高度通用的儀器，可以進行當今所有的脈沖實驗，并為未來的挑戰做好準備。
1、電子順磁共振波譜儀主機
微波頻率范圍：9.2 – 9.9 GHz
微波橋輸出微波功率：200 mW（很大）
★微波功率衰減范圍：0 - 60 dB，步進 1 dB
微波功率實時顯示
微波頻率、微波衰減值、相位和偏置功率等可調節參數全部數字化控制
調制場頻率范圍：6.25 kHz，12.5 kHz，25 kHz，50 kHz，100 kHz
★ 很大調制場幅度：≥20 G
掃場范圍：-0.1 T – 1.5 T
▲ 磁場空間均勻性：≤ 10 ppm @樣品區域
▲ 磁場長時間穩定性：≤ 10 mG/h（環境溫度變化小于±1℃）
▲ 連續波模式下探測信噪比：≥ 2000:1
▲ 絕對自旋數目靈敏度：≤3×109 spins/(G?√Hz)
脈沖發生器脈沖通道數：12
★ 微波脈沖時間分辨率：≤50 ps
★ 微波脈沖數：≥20000/通道，支持無限次重復循環播放
2.1.5T磁體及磁體電源
類型：雙極頭亥姆霍茲電磁體
▲ 很大磁場強度≥1.5 T
▲ 磁極間距：≥72 mm
磁體電源供電：380 VAC±10%
磁體電源輸出電流：-5 A-80 A
冷卻方式：水冷
3.固態功率放大器
微波頻率：9.2 – 9.9 GHz
★ 微波功率：≥450 W
電源調制：支持
4.介質探頭
功能：支持連續波和脈沖EPR實驗
空腔諧振頻率：9.7 GHz
很大無載Q值： 4000
光照窗口：5 mm直徑
適用于液氮液氦變溫系統（連續流濕式或者無液氦干式低溫系統，諧振腔在恒溫器內部）
探測死時間：小于100 ns
很大調制場幅度：20 Gauss
5.高Q諧振腔
類型：高Q圓柱腔
很大調制場幅度：20 Gauss
無載Q值：不低于16000
光照窗口：5 mm直徑
支持手動和自動調諧，Q值可在軟件端實時顯示并被存儲
適用于液氮液氦變溫系統（雙層玻璃管在諧振腔內部）
6 .X波段自動轉角器
轉角范圍：0-360°
▲ 轉角控制方式：既可以軟件自動控制，也可以根據需求手動控制
轉角步進：很小0.1°
7 .水冷機組
分體式（包含室內機和室外機）
制冷功率：24 kW @25℃
8.標準樣品和樣品管組
標準樣品： BDPA、DPPH和Coal各一支
樣品管組：4mm外徑樣品管25支；玻璃毛細管1000支
9.工作站
計算機系統：≥8 GB內存，固態硬盤≥256GB，存儲硬盤≥1TB，≥24寸顯示屏兩臺
10 .軟件包
★ 基于Windows操作系統的高性能軟件包，用于對儀器進行狀態切換、參數控制、實驗流程控制，支持連續波EPR數據采集模式包括：一維磁場掃描；一維時間掃描；二維磁場-時間掃描；二維磁場-功率掃描；二維磁場-調制場幅度掃描；二維磁場-溫度掃描（需要配變溫系統選件）；二維磁場-角度掃描（需要配轉角器選件），脈沖EPR數據采集模式包括：回波測試；Rabi測試；T1、T2弛豫時間測試；ESEEM測試；ENDOR測試(Davies ENDOR，Mims ENDOR)（需選ENDOR系統）；HYSCORE測試；ELDOR測試（需選DEER系統）；通用脈沖實驗
11. 數據處理和分析
★ 獨立于實驗操作軟件，可以脫機離線使用，用于對EPR譜線進行多種數據處理操作：積分、微分，求差；取峰；多項式擬合；e指數擬合；高斯線型、洛倫茲線型和混合線型擬合；去基線；濾波處理；功率飽和曲線分析、無需標樣的絕對自旋定量計算
圖形工具:測試曲線的標簽顯示；點坐標顯示；不同測試譜線對比；峰值、峰高，距離顯示,g值顯示；可見和隱藏選擇；放大和縮小功能
功能與用途
研究含有未成對電子物質的結構、動力學 以及空間分布等，能夠提供原位和無損的電子自旋、軌道和原子核等微觀尺度的信息
工作條件 電源電壓：50 Hz的三相380V±10%
環境溫度：15~30 ℃
相對濕度：≤80％
